Mantenga y administre las fuentes de alimentación y analice los problemas de manera más fácil y confiable que nunca antes
La importancia crítica de la energía eléctrica en la sociedad actual requiere un mantenimiento y administración diarios para garantizar que no se produzcan problemas. Cuando lo hacen, por ejemplo, debido a una falla del equipo o un aumento repentino en la demanda, los ingenieros enfrentan la necesidad de analizar la causa rápidamente. El ANALIZADOR DE CALIDAD DE POTENCIA PQ3198 y PQ3100 brindan un soporte robusto para el personal de campo que necesita analizar las características de la potencia en forma de capacidades de medición que capturan de manera confiable toda la gama de anomalías de potencia y la excepcional facilidad de uso en toda la experiencia del usuario, desde la conexión del instrumento a registro de datos.
Analice los problemas de potencia en el equipo.
Capture el rango completo de anomalías en el suministro de energía, incluidas interrupciones momentáneas, caídas de voltaje y fluctuaciones de frecuencia, mientras registra tendencias para ayudar a investigar las causas de fallas de funcionamiento inesperadas del equipo y paradas repentinas.
Registrar datos de calidad para sistemas de energía.
Registre las fluctuaciones en el voltaje, la corriente, la potencia, los armónicos y el parpadeo cuando se conecta un sistema altamente variable, como una fuente de energía renovable o una estación de carga EV a la red. Analice fácilmente los datos con el software PQ ONE incluido.
Medir la potencia AC / DC
Use sensores de corriente de cero automático AC / DC para medir la corriente DC con precisión durante largos períodos de tiempo. Dado que los sensores son alimentados por el instrumento, no es necesario configurar una fuente de alimentación separada.
Capture las anomalías de energía de forma confiable con configuraciones simples

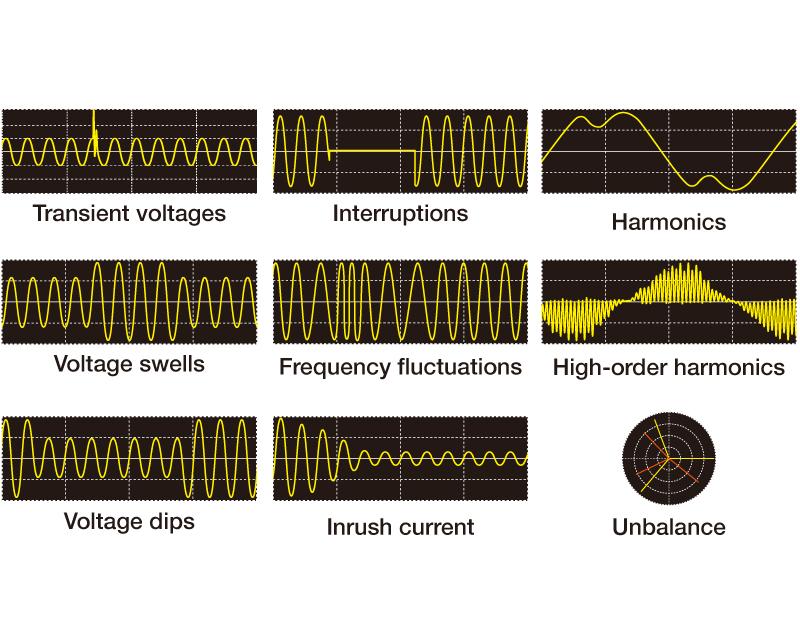

El PQ3198 y el PQ3100 pueden medir todos los parámetros a la vez, incluidos la energía, los armónicos y las formas de onda de anomalía. Voltajes transitorios Voltaje en aumento Dips de voltaje Interrupciones Fluctuaciones de frecuencia Corriente de entrada Armónicos Armónicos de alto orden Desequilibrio
Registre simultáneamente formas de onda de eventos y gráficos de tendencias

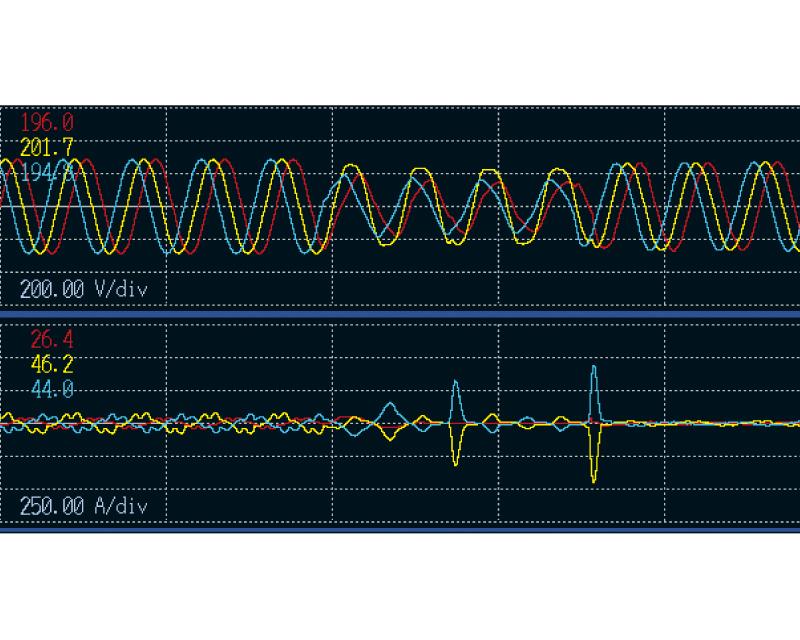

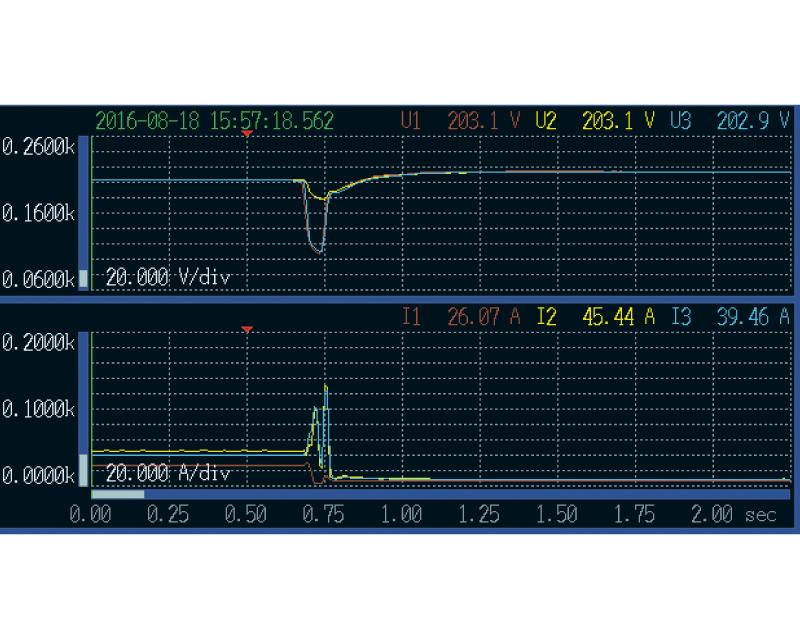

Forma de onda del evento Cuando ocurre un evento, el instrumento graba la forma de onda instantánea durante 0.2 segundos. Los activadores pueden configurarse para todos los parámetros de eventos en paralelo, y puede verificar los datos grabados en la pantalla mientras la medición está en curso.
Registre simultáneamente formas de onda de eventos y gráficos de tendencias
Datos de tendencia de fluctuación del evento de 30 segundos Cuando se produce un evento de aumento de voltaje, caída o corriente de arranque, el PQ3198 / PQ3100 puede registrar simultáneamente fluctuaciones de valor de 1/2 RMS durante 30 segundos.
Norma Internacional IEC 61000-4-30 Edición 2 Cumple con la Clase A
El PQ3198 cumple con el estándar IEC 61000-4-30 Edición 2 Clase A. Como resultado, puede realizar tareas de medición exigidas de manera estándar, como el cálculo continuo y sin saltos; detección de eventos tales como oleajes, inmersiones e interrupciones; y sincronización horaria mediante GPS (opcional). Clase A Como parte del estándar internacional IEC 61000-4-30, la Clase A define los parámetros de calidad de la potencia, la precisión y el cumplimiento del estándar para facilitar la comparación y discusión de los resultados de medición de diferentes instrumentos.
Alto voltaje, rendimiento de banda ancha

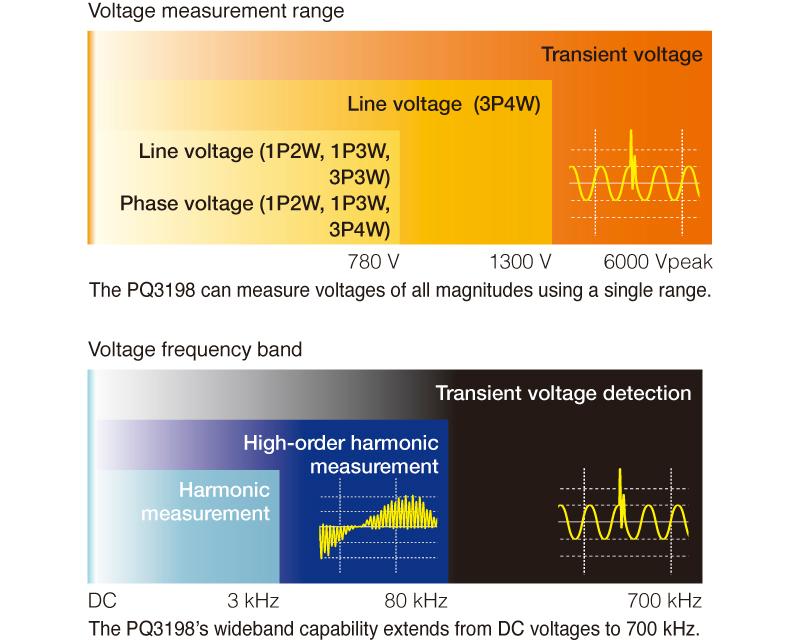

El PQ3198 puede medir voltajes transitorios de hasta 6000 V con una duración de tan solo 0,5 μs (2 MS / s). También puede medir componentes armónicos de alto orden de 2 kHz a 80 kHz. A medida que los inversores entran en uso generalizado, los fallos de funcionamiento y las fallas en esa banda de frecuencia se están volviendo más comunes.
Medición de dos circuitos

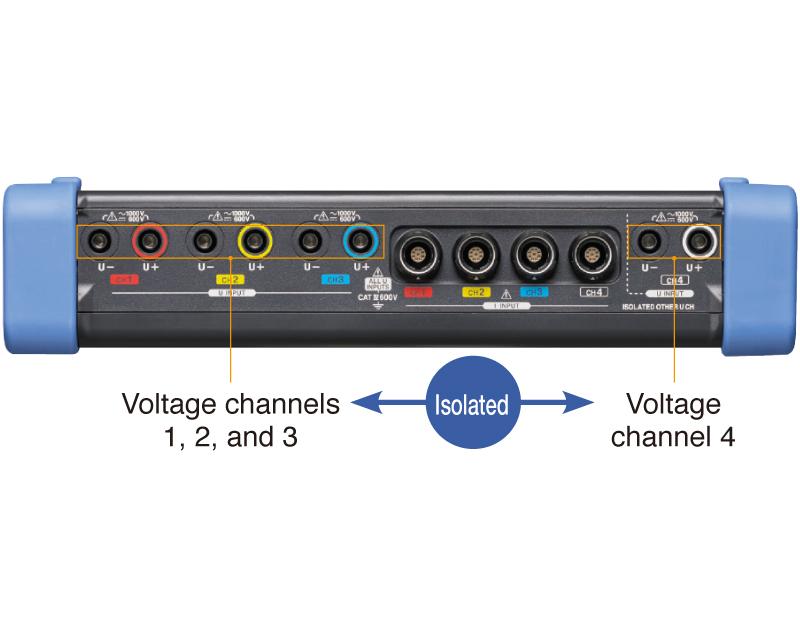

Dado que el cuarto canal de voltaje del PQ3198 está aislado de sus primeros tres canales de voltaje, el instrumento puede medir la potencia y la eficiencia a través de dos circuitos separados. Aplicaciones • Medición / monitoreo simultáneo de los lados primario (CA) y secundario (CC) de un cargador rápido EV • Medición simultánea de los lados primario (CC) y secundario (CA) de un inversor CC / CA (trifásico) • Medición simultánea de los lados primario y secundario de un UPS • Medición simultánea de los circuitos de alimentación (AC) y control (DC) • Medición simultánea de una línea trifásica y una línea de tierra • Medición simultánea de una línea neutra para detectar suelo.
Verifique la calidad de la energía suministrada por un cargador rápido EV
Dado que el cuarto canal de voltaje del PQ3198 está aislado de sus primeros tres canales de voltaje, el instrumento puede medir la potencia y la eficiencia a través de dos circuitos separados. Por ejemplo, puede verificar la calidad de la entrada (CA) y la salida (CC) de un cargador rápido EV mientras mide simultáneamente la potencia y la eficiencia entre la entrada y la salida.
Medición de inversor simple

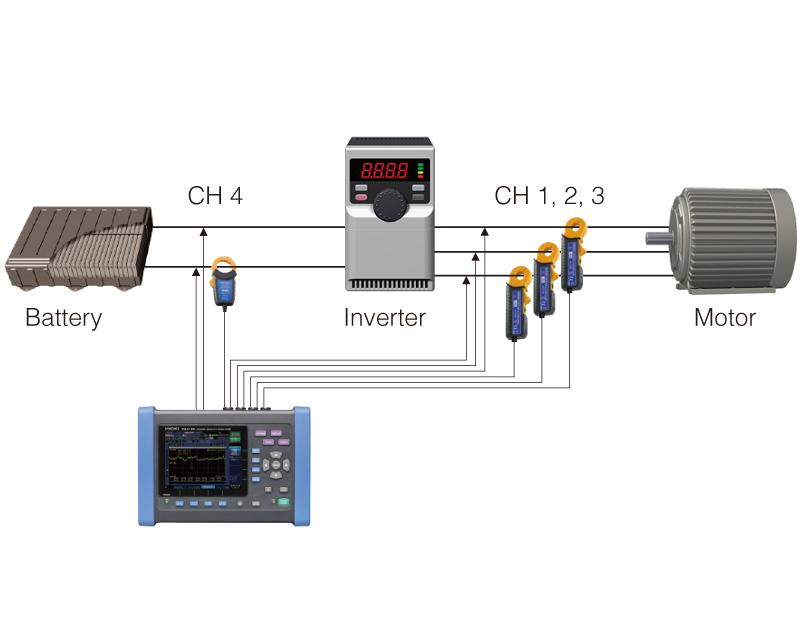

El PQ3198 puede medir el lado secundario de los inversores con una frecuencia fundamental de 40 a 70 Hz y una frecuencia portadora de hasta 20 kHz. También puede medir la eficiencia de los inversores CC / trifásicos. * Para una medición más precisa del inversor, HIOKI recomienda el ANALIZADOR DE POTENCIA PW6001 o PW3390.
No hay necesidad de una fuente de alimentación externa

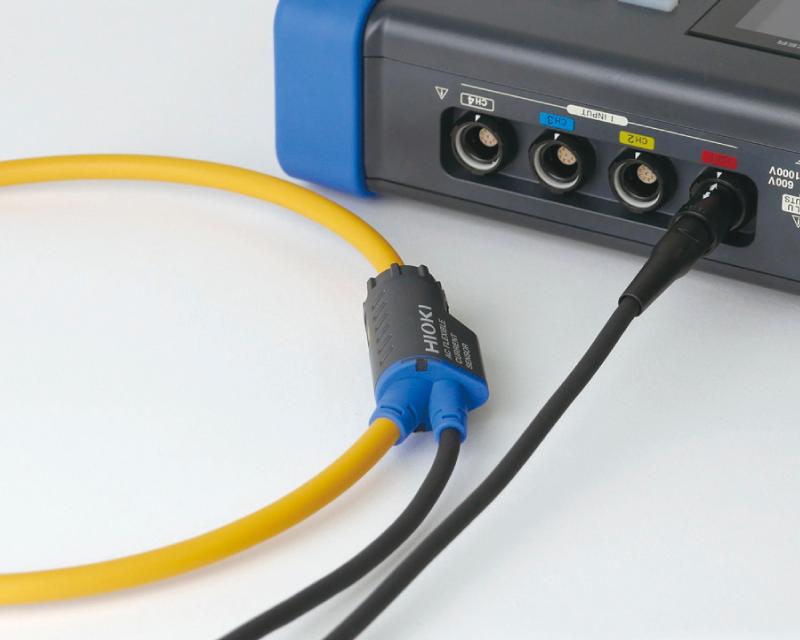

Dado que el instrumento suministra la potencia del sensor, no es necesario un adaptador de CA cuando se utilizan sensores de CA / CC o sensores flexibles.
Linea de medición de 400 Hz
Además de 50/60 Hz, el PQ3198 puede medir una frecuencia de línea de 400 Hz.
Amplia gama de rangos para adaptarse a todas las aplicaciones

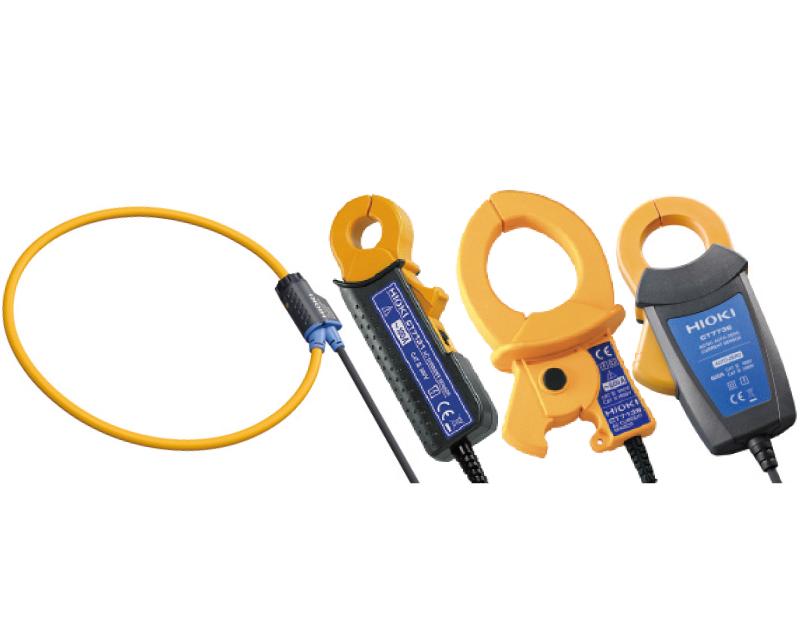

Use los sensores HIOKI en una variedad de aplicaciones para medir equipos que van desde el lado secundario de los CT hasta el cableado de alta corriente. El CT7136 ofrece tres rangos (50 A / 500 A), al igual que los sensores flexibles de HIOKI (50 A / 500 A / 5000 A). Dado que el rango de medición efectivo se extiende hasta el 120% del rango nominal, se pueden usar sensores flexibles para medir corrientes de hasta 6000 A.
Visualización de parámetros fácil de entender.

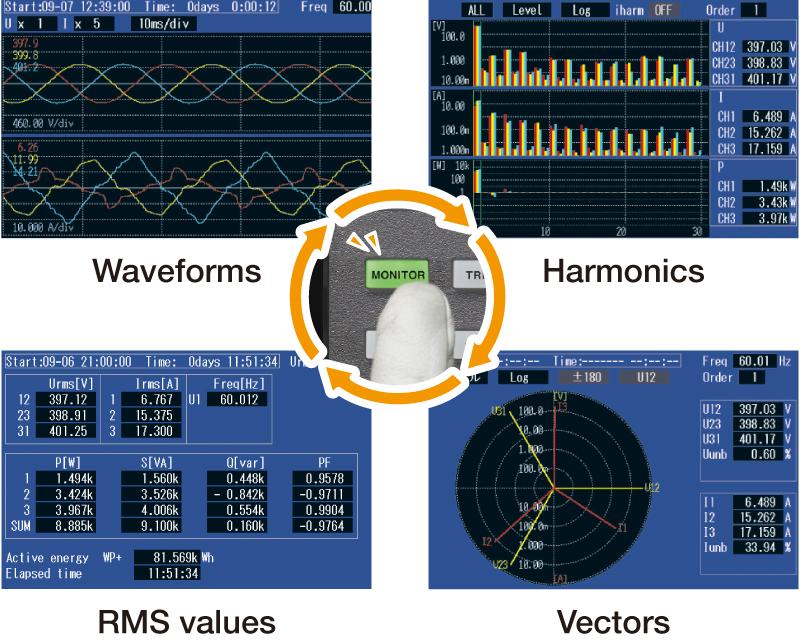

Ya que puede cambiar la pantalla para mostrar todos los parámetros de medición mientras la medición está en curso, es fácil verificar las condiciones. * Captura de pantalla muestra la pantalla PQ3100.
Detección automática del sensor para evitar mediciones erróneas.

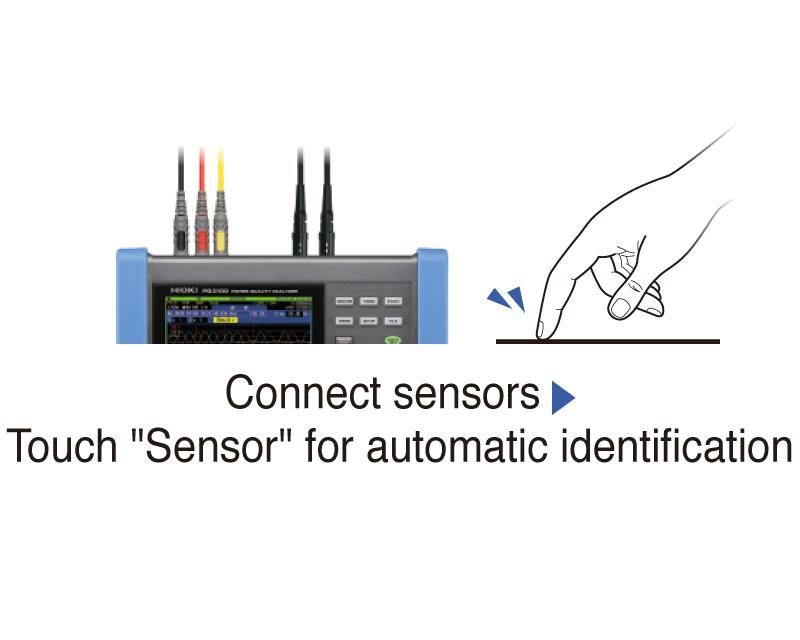

Simplemente conecte los sensores de corriente, toque "Sensor" en la pantalla, y el instrumento detectará automáticamente los tipos de sensores y los rangos de corriente máximos.
Funcionalidad de configuración simple para la configuración simplificada de parámetros de grabación

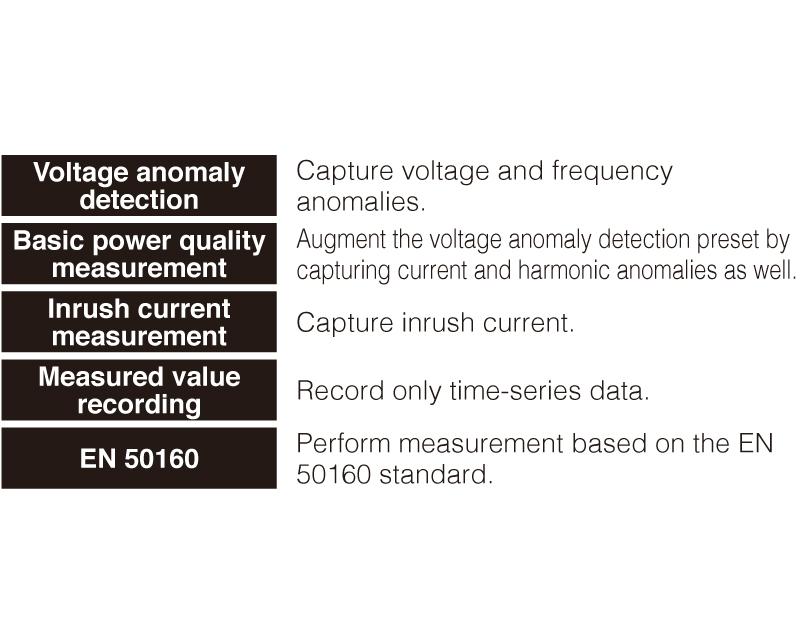

Simplemente elija el ajuste preestablecido que se adapte a su aplicación, y el instrumento configurará automáticamente los parámetros de grabación.
Sincronización de tiempo GPS

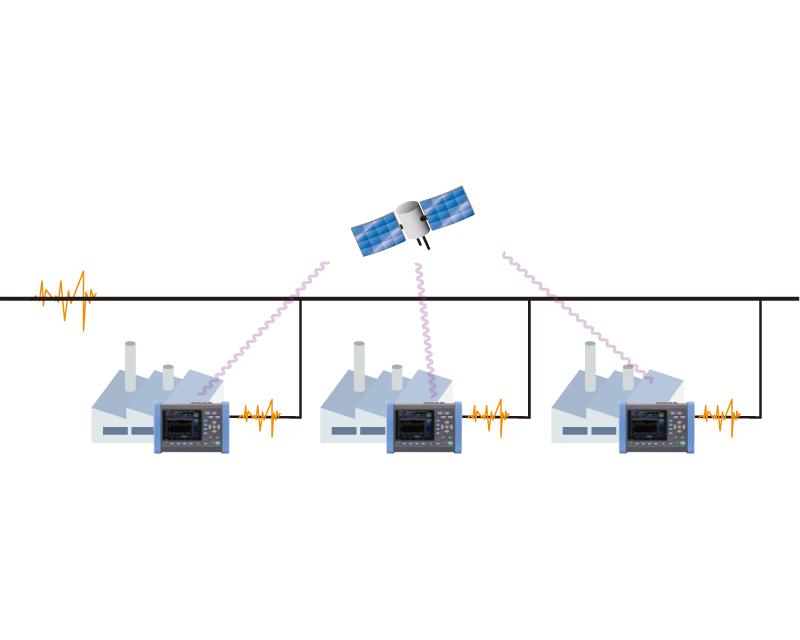

El GPS OPTION PW9005 se puede utilizar para corregir la hora interna del instrumento a la hora estándar UTC. Esta capacidad elimina cualquier diferencia de tiempo entre los instrumentos para permitir el análisis que preserva la simultaneidad de los fenómenos medidos con múltiples instrumentos.
Analice datos y genere informes con el software de análisis de calidad de potencia PQ ONE de HIOKI
Agrupe los datos de diferentes ubicaciones de medición, horas y fechas en carpetas y véalos juntos. Función de informe rápido Agrupe los gráficos de tendencias para varios conjuntos de datos y publíquelos como un informe. Esta función es útil cuando desea comparar fechas de una ejecución de grabación repetida o datos de múltiples ubicaciones. Mostrar una lista de datos analíticos. Muestra datos de medición detallados, incluidas estadísticas de eventos, una lista de eventos y gráficos de eventos. Simplemente elija los parámetros que necesita para enviar al informe.

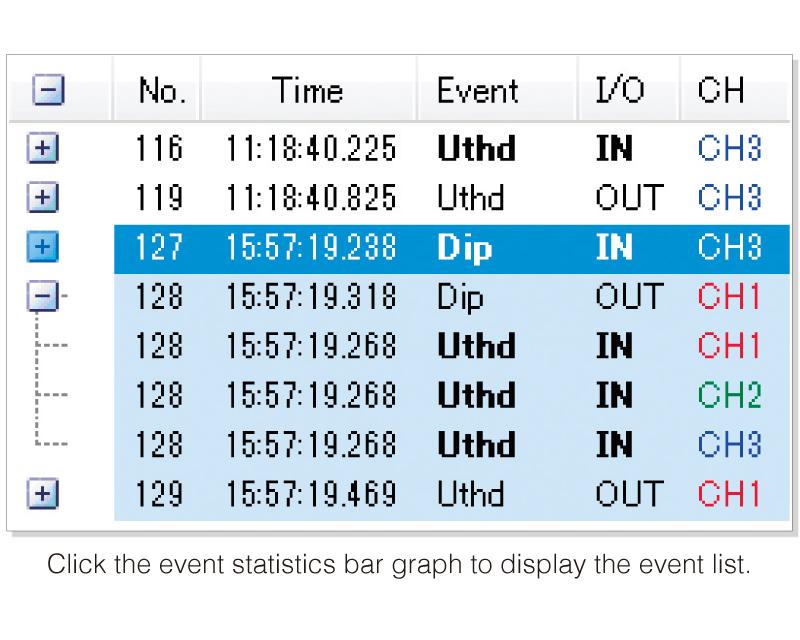

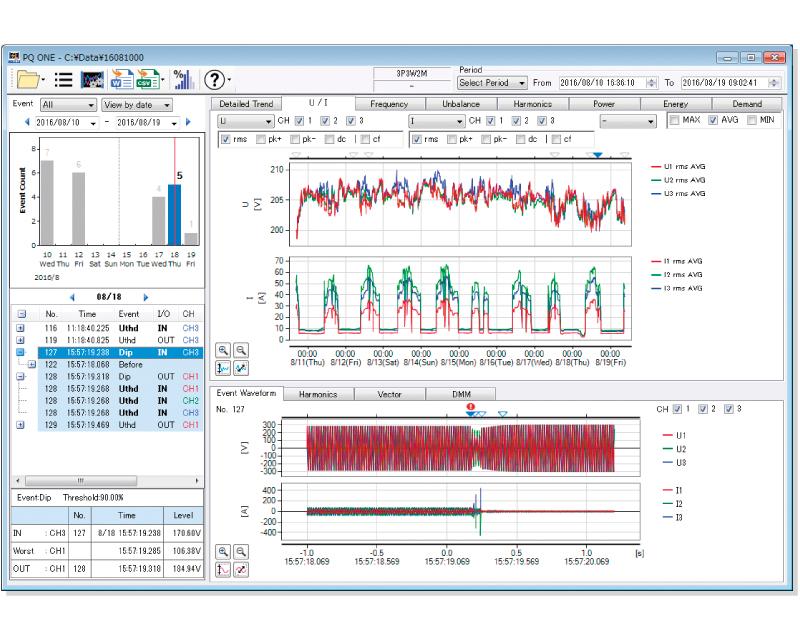

Lista de eventos PQ ONE
Muestra estadísticas sobre eventos por fecha u hora del día. Esta característica hace que sea fácil descubrir anomalías en el suministro de energía que ocurren en momentos específicos del día o en días específicos de la semana.

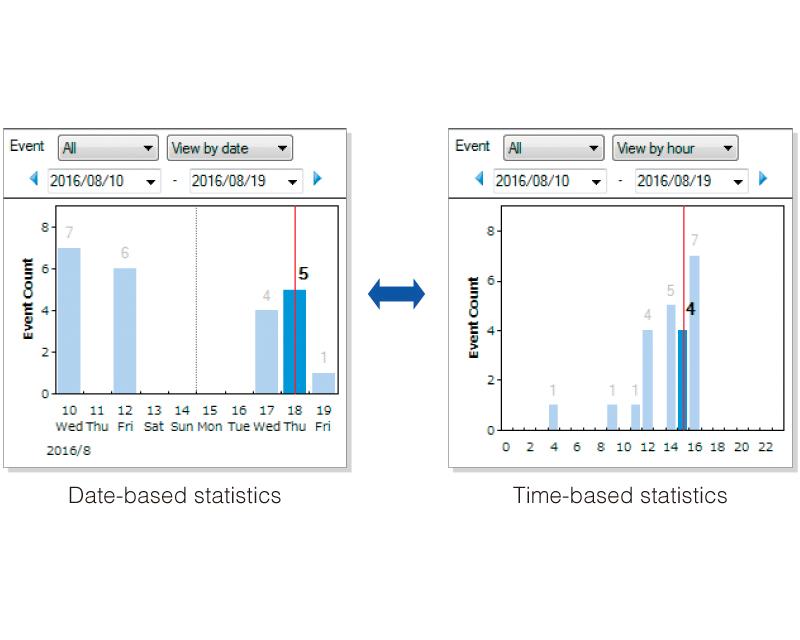

Estadísticas de eventos PQ ONE
Mostrar estadísticas sobre eventos por fecha u hora. Esta característica hace que sea fácil descubrir anomalías que ocurren en momentos específicos del día o en determinados días de la semana. Además, puede realizar análisis de curvas ITIC (CBEMA) (utilizando curvas de tolerancia), que son utilizadas por los estándares de gestión de calidad de la energía en los EE. UU.
EN 50160 función de juicio PQ ONE

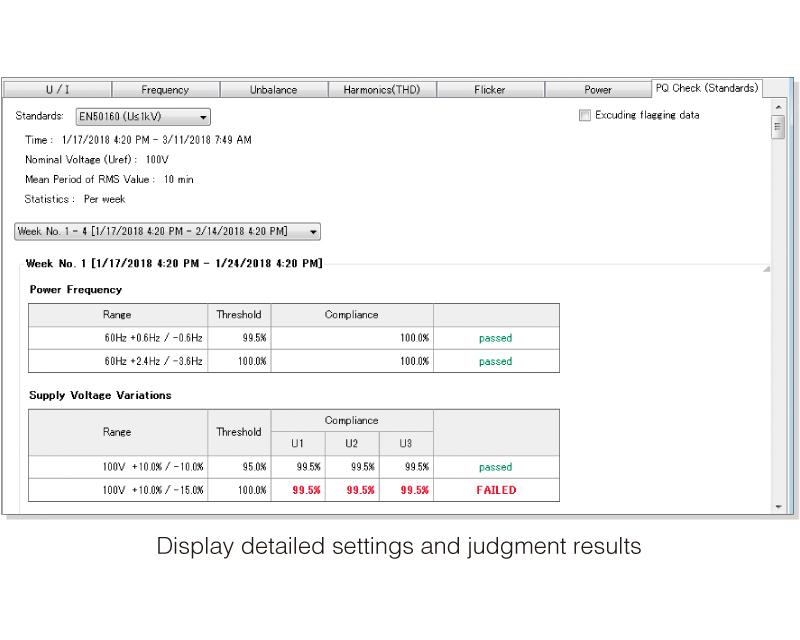

Evalúe si los datos cumplen con la norma EN 50160 analizándolos y generando un juicio basado en las fluctuaciones de voltaje durante el intervalo de tendencia. También puede personalizar los criterios y parámetros de juicio.
Programa de aplicación para PC GENNECT Cross para Windows

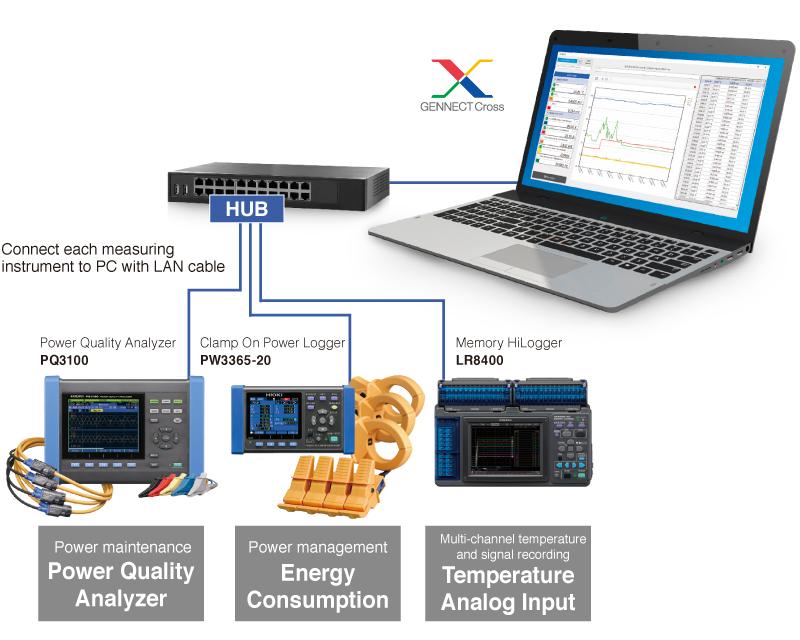

* Actualización futura de la PQ3198 programada para proporcionar compatibilidad. Simultáneamente monitorea todos los datos en tiempo real Conecte los instrumentos de medición a la PC con el cable LAN * El software reconoce automáticamente el instrumento de medición conectado a la LAN Muestra los datos adquiridos en forma de gráficos en tiempo real. Gestiona y guarda resultados con software. Enumere los valores MAX, MIN y AVG (tiempo de visualización de MAX y amp; datos MIN) * Operación garantizada por hasta 15 unidades. Póngase en contacto con su distribuidor Hioki más cercano para conexiones superiores a 15.
