Análogo superior y rendimiento digital
Una nueva experiencia en pruebas de origen-medida DC
- Una pantalla táctil capacitiva interactiva permite una experiencia de usuario superior: Fácil de aprender, fácil de usar, la velocidad más rápida de responder.
- Source and measure voltage, current, and resistance in one tightly-coupled instrument
- I-V system, curve tracer, and semiconductor analyzer capabilities at a fraction of their cost
- Nuevo y extendido voltaje de bajo nivel, corriente, resistencia y capacidad de dar al 2450 la versatilidad de la aplicación de realmente hacer que el SMU para todo el mundo.
The 2450 offers a highly flexible, four-quadrant voltage and current source/load coupled with precision voltage and current meters. This tightly-coupled, all-in-one instrument can be used as a:
- Precision power supply with V and I readback
- True current source
- High performance digital multimeter (DMM) with DCV, DCI, ohms, and power with 6½-digit resolution resolution and 0.012% basic measure accuracy
- Precision electronic load
- Trigger controller
(Cuatro cuadrantes) de funcionamiento de fuente.
Todos los instrumentos de Keithley SourceMeter SMU® proporcionan una operación de cuatro cuadrantes. En los cuadrantes primero y tercero, que funcionan como una fuente, la entrega de potencia a una carga. En los segundo y cuarto cuadrantes, que operan como un sumidero, disipar energÍa internamente. Voltaje, corriente y la resistencia se puede medir durante la fuente o disipador de operación.
Sensibilidad mejorada.
- Nueva 100nA a 10nA Rangos de baja corriente.
- Nuevo 20mV Rangos de bajo voltaje.
- 2x Menor ruido de banda ancha
Estas mejoras de sensibilidad le permiten al tomar las mismas medidas de bajo nivel con un bajo costo de banco que anteriormente sólo eran posibles con los instrumentos más caros. Esta versatilidad superior permite que el 2450 atender a más aplicaciones durante la vida del instrumento. Además de las pruebas de corriente-tensión para eléctrica, electrónica y semiconductores, también se puede utilizar para la prueba de corriente-tensión en aplicaciones tan diversas como la nanotecnologÍa, la electrónica orgánica e impresa, electro-quÍmica, y la biotecnologÍa.
Bien equipada para los desafÍos de hoy, asÍ como aquellos que aún no han evolucionando, el 2450 es una buena inversión para el futuro que es muy accesible hoy en dÍa.
Aprenda más.Programación flexibilidad sin igual
El 2450 incluye un modo de programación SCPI estándar que optimiza las nuevas caracterÍsticas del instrumento. Y, lo que es aún mejor. Si usted ya es un usuario del instrumento SMU 2400 Keithley, usted puede conseguir la compatibilidad hacia atrás con la ayuda del modo del 2450 2400 SCPI. Esto no sólo preservar su modelo de 2400 la inversión, sino que también elimina el re-trabajo que se asocia normalmente con la actualización a un nuevo instrumento con nuevas capacidades. Esto finalmente reduce el costo de la prueba.
El 2450 también incluye sistema que permite a los scripts de prueba que se ejecutan por el instrumento poderoso procesador script de prueba de Keithley (TSP®). Los guiones de prueba son programas completos de la prueba basado en un formato fácil de usar pero muy eficaz y compacto lenguaje de programación llamado Lua. Desde scripts de prueba pueden contener cualquier secuencia de rutinas que son ejecutables por los lenguajes de programación convencionales, esta función permite realizar pruebas completas que gestionará el instrumento sin necesidad de enviar las lecturas de nuevo a la PC para la toma de decisiones. Esto es una ventaja valiosa. Si desea integrar el 2450 como parte de un sistema de prueba de varios canales, la tecnologÍa TSP también ofrece expansión de canales sin un gran sistema.
Aprenda más.Capacidad de prueba en paralelo.
Con la tecnologÍa de TSP en el 2450, varios dispositivos pueden ser probados en paralelo para satisfacer las necesidades de la investigación dispositivo, las aplicaciones avanzadas de laboratorio de semiconductores, y la prueba de producción incluso de alto rendimiento. Esto reduce la dependencia en un PC para el control de la prueba.
Aprenda más.Conectividad Integral Incorporado.

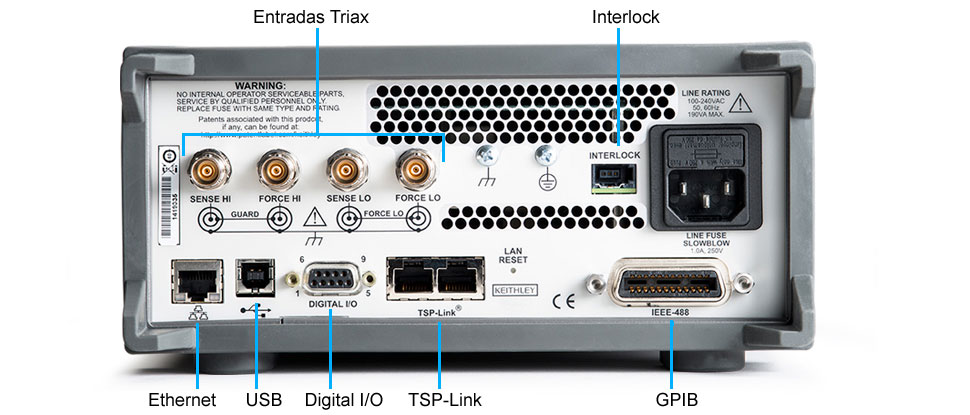

Acceso posterior del panel de conectores de la parte trasera de entrada triaxiales, interfaces de control remoto (GPIB, USB 2.0, y LXI / Ethernet), un puerto de E / S digitales de 9-pin D-sub (para señales de disparo interna / externa y control handler), instrumento tomas de control de bloqueo y TSP-Link® permiten una fácil configuración de múltiples soluciones de pruebas de instrumentos y eliminan la necesidad de invertir en los accesorios adaptadores adicionales.
Aprenda más.
Control de Instrumentos puesta en marcha sin la interfaz de software y Web
KickStart, nuevo control de instrumentos de Keithley software de puesta en marcha sin experiencia en programación, le permite empezar a tomar medidas en cuestión de minutos. En la mayorÍa de los casos, usted sólo necesita hacer mediciones rápidas y gráfico de los datos, y almacenar los datos en el disco para realizar el análisis en entornos de software como Excel.
Aprenda más.
Facilidad de uso más allá de la pantalla táctil.

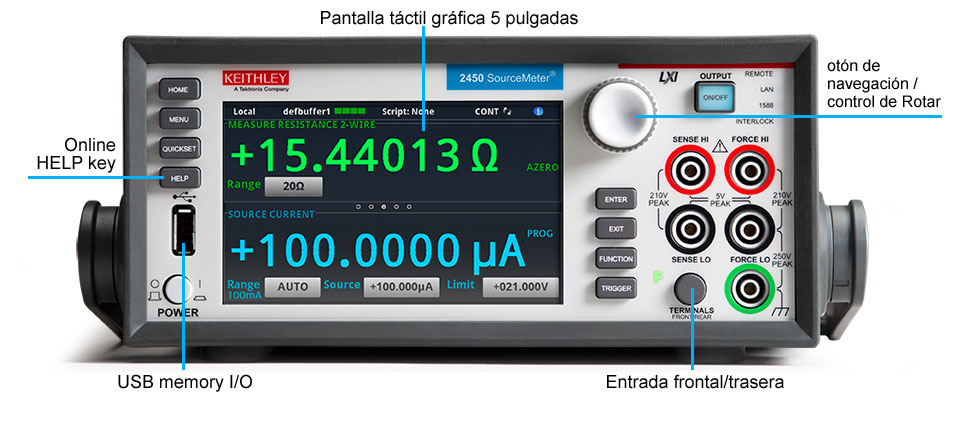

El panel frontal 2450 tiene muchas caracterÍsticas que complementan su velocidad, facilidad de uso y facilidad de aprendizaje, incluyendo un puerto USB 2.0 de la memoria de E / S, una tecla HELP, un botón de navegación / control giratorio, un frente / botón selector de entrada trasera, y plátano conectores para aplicaciones básicas de banco. El puerto de memoria USB 2.0 es compatible con el almacenamiento de datos fácil, ahorrando configuraciones de instrumentos, carga de scripts de prueba y actualizaciones del sistema. Además, todos los botones del panel frontal están retroiluminados para mejorar la visibilidad en entornos de poca luz.
Aprenda más.
