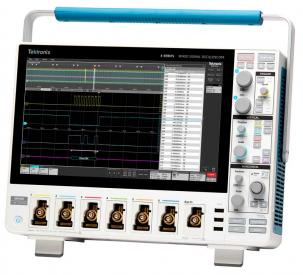

Osciloscopio de señal mixta MSO serie 4

Con la pantalla más grande y el mayor número de canales disponibles en su clase, la Serie 4 ofrece una percepción sin precedentes en un equipo de fácil manejo. Y su interfaz de usuario hecha-para-tocar funciona exactamente como esperarías.

Hoja Técnica Manual
Ancho de banda

Hasta1.5GHz

Longitud de registro

62.5Mpts

CANALES ANALOGICOS

4o6

Resolucion Vertical

12bits

La pantalla más grande en su clase y galardonada interfaz de usuario.





Vea las prestaciones que la Serie 3 MDO puede aportar a su banco de trabajo.

Con la misma tecnología de interfaz de usuario hecha-para-tocar que la galardonada serie 5 y la resolución de pantalla más alta y más grande de su clase, la serie 4 MSO establece una nueva expectativa de cómo debería funcionar un osciloscopio.

  • Pantalla HD de 13.3 pulgadas
  • 6.1 pulgadas (15.5 cm) de ancho, apto para bancos de trabajo.

Detalles impresionantes y hasta 6 canales superflexibles.





Mira y aprende cómo el rendimiento de la Serie 4 te ayuda a ver más.
  • Cualquier canal puede mostrar una forma de onda, espectro o ambos
  • Cualquier entrada puede usar para ver ocho canales digitales conectando una sonda lógica
  • Detalles impresionantes y mediciones precisas en todos los canales.
    • Resolución vertical de 12 bits (16 bits en modo de alta resolución)
    • 6.25 GS / s en todos los canales analógicos y digitales.
    • Hasta 62.5 Mp de longitud de registro.

Especificaciones destacadas

Canales de entrada

  • 4 o 6 entradas FlexChannel
  • Cada FlexChannel proporciona 1 entrada de señal analógica u 8 entradas lógicas digitales con la punta TLP058

Ancho de banda1

  • 200 MHz, 350 MHz, 500 MHz, 1 GHz o 1.5 GHz

Velocidad de muestreo

  • 6.25 GS/s en todos los canales analógicos / digitales

Longitud de registro

  • 31.25 o 62.5 Mp

Resolución vertical

  • 12 bits
  • Hasta 16 bits en modo alta resolución.
Puntas incluidas y accesorios.

1 - Opcional y actualizable
2 - Gratis con registro de producto.

Generador de Señales1

  • Arbitraria, Sinusoidal, Cuadrada, Pulso, Rampa, Triángulo, Nivel DC, Gaussiana, Lorentz, Subida / Caída Exponencial, Seno(x) / x, Ruido Aleatorio, Haversine, Cardíaco

Voltímetro digital2

  • _Mediciones de 4 dígitos RMS AC, DC
  • Voltaje RMS DC + AC

Contador de frecuencia de disparo2

  • 8 dígitos

Análisis avanzado1

  • Mediciones de potencia automatizadas
  • Análisis de dominios mixtos de vista de espectro

Soporte de protocolo1

  • 10BASE-T, 100BASE-TX
  • CAN, CAN FD, LIN, FlexRay
  • I2C, SPI
  • I2S, LJ, RJ, TDM
  • I3C
  • MIL-STD-1553, ARINC 429
  • RS-232, RS-422, RS-485, UART
  • SENT
  • SPMI
  • USB 2.0 LS, FS, HS

Pantalla

  • 13.3 pulgadas (338 mm)
  • (1920 x 1080) pantalla táctil HD capacitiva a color

Dimensiones (H x W x D)

  • 249 mm x 405 mm x 155 mm
  • (9.8 in x 15.9 in x 6.1 in)

Peso

  • 16 lbs (7.3 kg)
Puntas y accesorios incluidos.
1 - Opcional y actualizable
2 - Gratis con registro de producto.

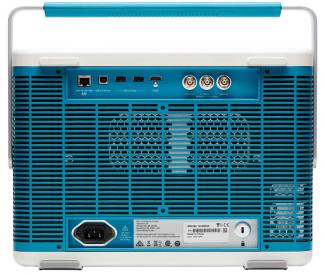

Versátil y actualizable





Vea la capacidad que el 4 Series MSO puede aportar a su banco.

Obtenga todas las herramientas de depuración que necesita de inmediato o agréguelas cuando las necesite, sin tener que devolverlas.

  • Ancho de banda hasta 1.5 GHz
  • Longitud de registro de hasta 62,5 Mp
  • Canales digitales: cada sonda lógica TLP058 proporciona 8 canales digitales
  • DVM / Contador de Frecuencia (gratis con el registro)
  • Generador de funciones / arbitrario
  • Análisis avanzado
    • Decodificación y disparo de bus serial.
    • Análisis de dominios mixtos con “Spectrum View”
    • Mediciones automatizadas de potencia

Obtenga más información sobre las actualizaciones con esta guía.

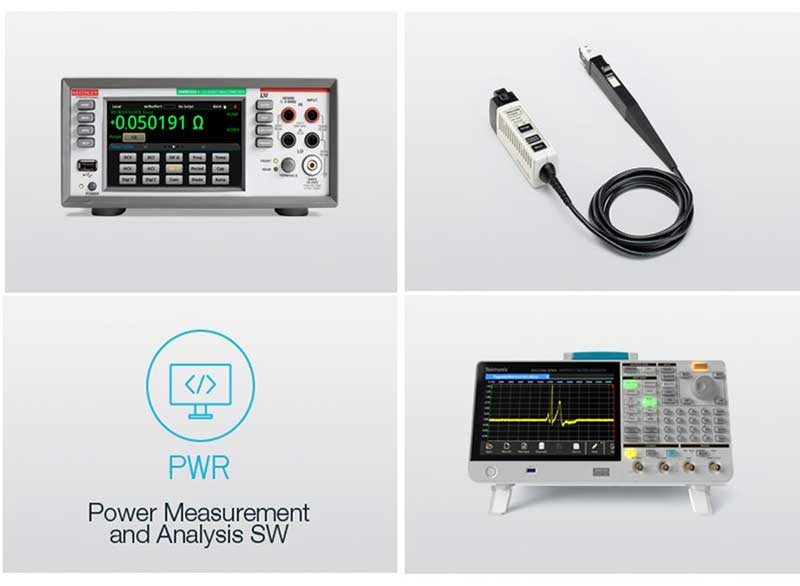

Explore las colecciones recomendadas por Tek para su aplicación

tek-recommended applications

Comience con las herramientas exactas que necesita. Nuestros expertos han preseleccionado los mejores accesorios de ajuste para cinco aplicaciones clave para que pueda resolver sus problemas más rápido:

  • Electrónica de potencia
  • Integridad de poder
  • Decodificación de bus serial
  • Pruebas de Pre-Cumplimiento de EMI
  • Embebidos Inalámbricos
tek oscilloscope family

Descubre la gama completa de la siguiente generación de osciloscopios

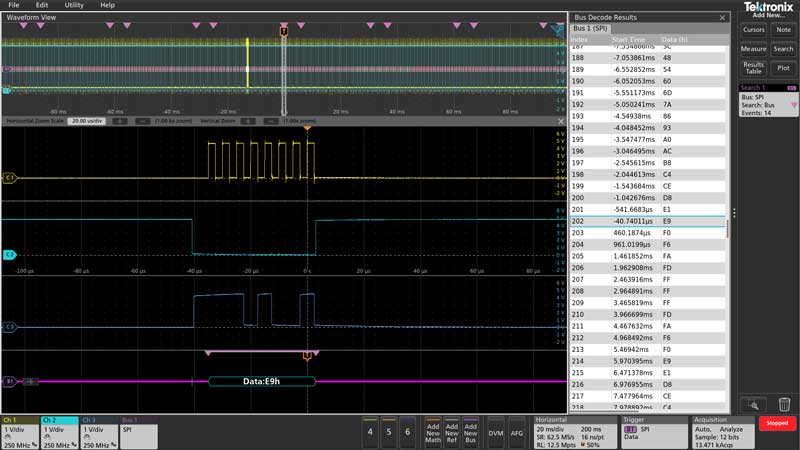

Análisis de bus serial integrado

SPI Bus

Las opciones de decodificación y disparo del bus serial transforman el 4 Series MSO en una herramienta indispensable para depurar los buses seriales con descodificación, disparo y búsqueda automáticas.

  • I2C, SPI
  • RS-232 / 422 / 485 / UART
  • 10BASE-T / 100BASE-TX Ethernet
  • USB 2.0
  • CAN/CAN FD, LIN, FlexRay
  • SENT
  • I2S/LJ/RJ/TDM
  • MIL-STD-1553 / ARINC 429
  • I3C
  • SPMI


Obtenga información sobre la decodificación y disparo del bus I 2 C y SPI

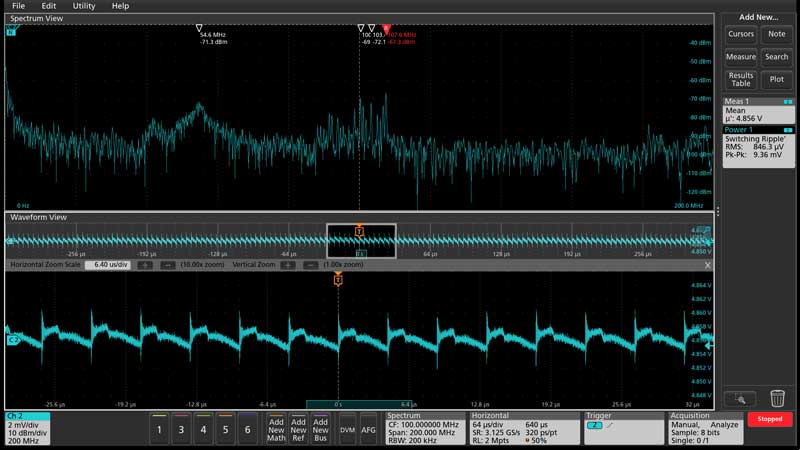

Integridad de poder

4 Series Power Rail

Los tableros de hoy pueden tener 20 o más rieles eléctricos, muchos de los cuales son de bajo voltaje con estrictos límites de ruido.

  • Hasta 6 canales de entrada analógica.
  • Sondas compatibles de bajo nivel de ruido

Obtenga más información en la nota de aplicación de Power Rail Measurement

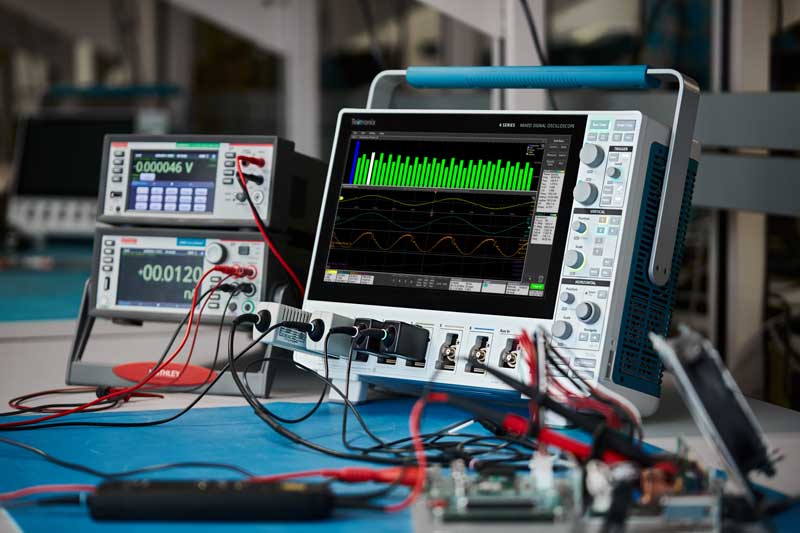

Mediciones y análisis de alimentación.

4 Series Power App

Incluso con una alimentación en modo suspendido, una conmutación más rápida y límites de ruido más estrictos, la Serie 4 puede acelerar la solución de problemas, la optimización y la validación de la fuente de alimentación.

Manual u opcional automatizado

  • Mediciones de línea AC y armónicos.
  • Análisis de pérdida de conmutación.
  • Mediciones de rieles DC

Soluciones de punta de potencia inteligente

  • Puntas de corriente
  • Puntas de voltaje del carril de alimentación
  • Puntas de voltaje diferencial
  • Puntas ópticamente aisladas

Obtenga información acerca de las mediciones automatizadas en la nota de aplicación Medición de la fuente de alimentación y Análisis con 4/5/6-PWR

Diseño automotriz ECU

automotive ecu design

Los sistemas automotrices demandan comunicaciones sólidas entre ECUs, sensores y actuadores.

  • Vistas de señales mixtas para ver más allá de los procesadores en sensores, actuadores, interruptores y energía
  • Combine la forma de onda y el análisis de espectro para una rápida búsqueda de ruido con la opción “Spectrum View”
  • Decodificación y disparo en tráfico CAN, CAN FD, LIN, FlexRay y SENT.


Conozca sobre la decodificación de CAN, CAN FD, LIN y FlexRay y disparo de depuración de velocidad

Aprende acerca de la descodificación y activación del bus SENT

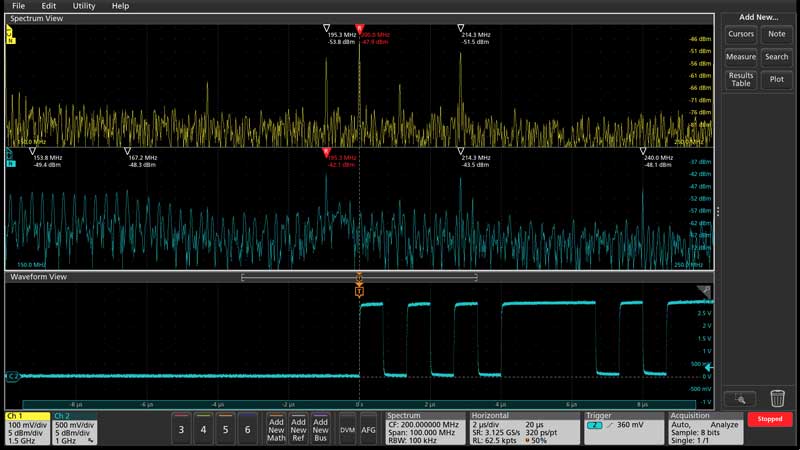

Solución de problemas de interferencia electromagnética (EMI)

4 series near field and passive

Con la opción de “Spectrum View”, , cada canal analógico en el MSO serie 4 puede mostrarle una forma de onda en el dominio del tiempo, frecuencia o ambos. Las gráficas de tiempo y frecuencia se sincronizan para ayudarlo a determinar rápidamente qué señales son las víctimas y cuáles los agresores.


Modelos

Modelo Ancho de banda analógico Canales analógicos Canales digitales Frecuencia de muestreo Longitud de registro
MSO44

200 MHz a 1.5 GHz

4

Hasta 48 (opcional)

6.25 GS/s

31.25 M a 62.5 Mp
MSO46

200 MHz a 1.5 GHz

6

Hasta 48 (opcional)

6.25 GS/s

31.25 M a 62.5 Mp
