Ingeniería Inversa para Diagnóstico de Tarjetas Electrónicas ABI
Descripción
Sistema de ingeniería inversa para crear diagramas electrónicos de alta calidad extraídos de una tarjeta de circuitos impresos (PCB) de la cual no se tiene información. Serie Reveng XP PIZZA System. Modelo ABI Electronics PIZZA-256 (RP256XP)
Código: RP256XP
SKU: ABI1208
Características

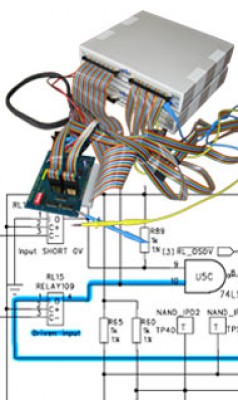

REVENG XP PIZZA SYSTEM 256 Canales - ABI PIZZA-256
-
» El Systema Reveng Pizza aprende la conectividad de un circuito muestra y después genera una lista de red “NetLis” (una lista de componentes y conectores). La lista de red es importada al software EdWin para crear diagramas de circuitos precisos y profesionales.
-
» Aprendizaje
El aprendizaje se da mediante clips, conectores y puntas de prueba que son sujetadas a los grupos de componentes. El Software RevWin indica al operador donde colocar y hacer el recorrido por chips alrededor del circuito de referencia.
-
» Control Inteligente
RevWin genera la secuencia de combinaciones de chips y movimientos más eficiente para aprender todas las posibles conexiones.
-
» Exactitud
Los datos aprendidos pueden ser confirmados usando las capacidades de verificación del sistema.
-
» Intervención del Operador
El operador puede modificar y sobre escribir la colocación automática de los chips si fuese necesario.
-
» Verificación
Para minimizar los errores por parte del operador, el sistema Reveng hace una revisión de Pins y una revisión de orientación para confirmar el contacto del los clips y su posición.
-
» Técnicas de Medición
Reveng mide la resistencia entre los Pins de los componentes. El umbral de corto circuito es puesto a 7ohms. Comúnmente son 5V en un circuito abierto y 10 mA en un corto circuito. Típicamente el sistema envía 10µA al circuito.
-
» Seguridad
El sistema de ingeniería inversa Reveng aprende sin aplicar energía a la tarjeta y limita el voltaje y la corriente aplicados de forma tal que las compuertas de los semiconductores no sean afectadas. Reveng es seguro de usar incluso en tecnologías de baja energía.
-
» Acceso a Componentes
Existe una amplia gama de clips y conectores para circuitos integrados. Si un clip o conector no está disponible o no puede ser colocado debido a factores físicos de la tarjeta electrónica, se usan las características de la punta de prueba de mano y el “zumbador”.
-
» Listas de Red (NetLists)
Una lista de red es un documento importante en la ingeniería de pruebas, soporte y mantenimiento:
•Para trazar señales
•Como entradas para el paquete CAD
•Como entrada de datos para los programas de arte
La lista de red se importa, entonces los componentes son colocados y las señales dirigidas automáticamente.
Los dibujos pueden ser personalizados para crear estructuras de buses y esquemas de múltiples páginas. Los dibujos finales pueden ser impresos en cualquier impresora o plotter de Windows.
-
» Librerías
Hay más de 12,000 componentes en la librería. Dispositivos nuevos o personalizados pueden ser fácilmente agregados sin conocer su contenido o función.
-
» Único
El sistema Reveng fue diseñado en Inglaterra para ofrecer una solución efectiva que superara las limitantes de otros métodos alternativos. No está limitado por el tamaño y la complejidad del circuito o por la tecnología usada en el componente.
-
» Clips y Conectores
Se cuenta con una amplia gama de clips normales y conectores para circuitos integrados y componentes discretos DIL, SIL, PLCC, SOIC y QUAD, además de conectores personalizados.
-
» CAD
Las características de dibujo profesional son agregadas por el software EdWin creado por Visionic. Dentro de sus prestaciones se incluyen:
•Importar distribución de componentes de una lista de red “NetList”
•Auto dirigido de las señales
•Esquemas multipágina
•Soporte para estructura de buses
•Amplia librería de 12,000 dispositivos
•Movimiento de bloques y rotación
Características opcionales incluyen costos de materiales, distribucion de la tarjeta de circuitos impresos, simulación en modo mixto, autorouter “Arizona”, analizador térmico, EDSpice, EMC + integridad de señal.
El software EdWin ofrece características especiales que permiten generar diagramas electrónicos en menos de un día.
-
» RevWin
El Software Revwin controla el hardware del sistema y proporciona comunicación con el software CAD. Sus características principales son:
•Manejado por íconos
•Ayuda contextual
•Clips y conectores ilimitados
•Aprendizaje y dibujo parcial de circuitos
•Prueba guiada para componentes poco comunes
•El proceso puede ser suspendido, reiniciado y terminado en cualquier momento
-
» Sistema Pizza
Es un sistema de inicio para circuitos pequeños y medianos o para empresas que tienen presupuesto limitado.
- » Equipado con 768 canales de medición
- » Tamaño: 30 x 7 x 26 cm
- » Peso: 1.5 Kg
Qué Incluye:
- • Sistema de ingeniería inversa REVENG XP PIZZA SYSTEM 768 Canales
- • Software RevWin en CD
- • Software de diseño EDWin en CD
- • Interfaz y cable USB
- • Manual de Usuario en CD
- • Fuente de alimentación externa 12VDC
-
• Switch de Pedal
Nota: no incluye cables y clips. Solicite cotización según número de canales o tipo de aplicación.
