Medidores de Tierra Física (Terrómetros) Fluke
Descripción
Localizador sin contacto de fallos a tierra en instalaciones fotovoltaicas
Código: GFL-1500
SKU: FLK40595
Características
Localizador de fallos a tierra en instalaciones fotovoltaicas - Fluke GFL-1500
Tecnología FaultTrack™: detección de fallos a tierra en instalaciones solares
El GFL-1500 utiliza la tecnología FaultTrack™ para detectar fallos activos y generar una señal rastreable a través de la trayectoria del fallo, de modo que los técnicos pueden seguir esa señal desde el transmisor hasta la ubicación precisa del fallo a través de su trayectoria. Localizar un fallo activo con total precisión solía ser una tarea complicada, pero con la tecnología FaultTrack™ esto resulta ahora más fácil que nunca.
El sistema GFL-1500 incluye un receptor de rastreo de señales y una pinza. Cada uno de ellos resulta adecuado para diferentes etapas del proceso de diagnóstico. La pinza es especialmente útil para identificar el combiner o la cadena que presentan el fallo sin tener que realizar desconexiones, incluso en entornos ruidosos en los que la claridad de la señal puede verse reducida.
Una vez identificada la cadena afectada en la instalación fotovoltaica, se puede utilizar el receptor de rastreo de señales o la pinza para seguir con precisión la trayectoria del fallo y localizar el problema en la cadena.
El GFL-1500 ofrece una aptitud única para localizar fallos mediante el rastreo de señales sin contacto. Esto lo convierte en una herramienta esencial para garantizar una elevada eficiencia en el mantenimiento y resolución de problemas en instalaciones fotovoltaicas.
El localizador de fallos a tierra GFL-1500 se ha sometido a rigurosas pruebas de seguridad y durabilidad para proporcionar una solución robusta, segura, rápida y fiable para identificar fallos a tierra en entornos de alta tensión, de modo que los técnicos puedan trabajar con confianza y eficiencia sobre el terreno, ya sea a nivel de inversor, de combiner o de módulo.
- Rango de tensión: 0 - 1500 V DC
- Resolución: 1V
- Frecuencia de la señal de rastreo: 6.25 kHz (fallo y mapeo) 32.764 kHz (abierto)
- Salida de corriente de la señal de rastreo: 6mA, 30mA, 100mA, 120 mA
- Salida de tensión de señal de rastreo (circuito abierto):25V rms, 30V rms
- Rangos de resistencia (analizar): <5 kΩ (fallo), 10 kΩ (fallo), 50 kΩ, 100 kΩ, 500 kΩ, >1 MΩ
- Medición de corriente AC (pinza): 150mA
- Resolución: 0.1 mA
- Función de análisis: para comprobar la presencia de un fallo a tierra
- Función de mapeo: Enruta la señal rastreable a través de una cadena en buen estado, lo que permite a los técnicos identificar y confirmar el diseño de la cadena
- Función de circuito abierto: Ayuda a los técnicos a localizar interrupciones en el cableado dentro de cadenas aisladas mediante el enrutamiento de una señal rastreable a través del circuito abierto
- Función de rastreo de fallos: Guía a los técnicos a lo largo de la trayectoria del fallo con señales audiovisuales en tiempo real para que puedan localizar el fallo dentro de la matriz con precisión y eficacia.
- Entradas de conductores: CAT III 1500 V DC y CAT IV 600 V
- Botón de comentarios de audio regulable
- Pantalla LCD gráfica de alta visibilidad con luz frontal
- Botón de información que permite al usuario estimar el número de módulo más cercano al fallo

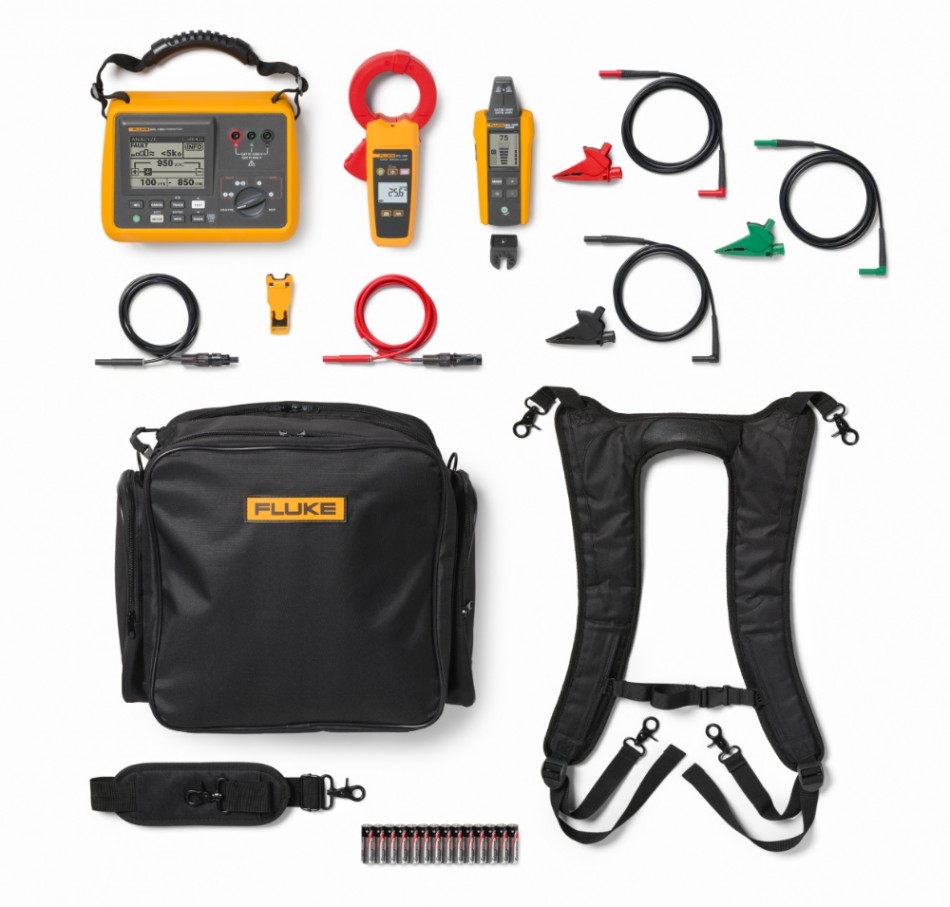

Qué Incluye:
- 1x GFL-1500 Fluke Transmisor
- 1x GFL-1500 Fluke Receptor
- 1x GFL-1500 Pinza
- 3x TL324 Cables de prueba
- 3x AC385 Pinzas cocodrilo
- 2x TLPV1 Cable de prueba
- 1x TLPV-UTool Herramienta de desbloqueo MC4
- 1x Maleta de transporte flexible
- 1x Correa para el hombro estilo mochila
- 1x Pilas alcalinas tipo AA
